進階式多工主軸跑合系統暨靜剛性量測系統 2024.03.15

呵護主軸的最佳解決方案:
進階式多工主軸跑合系統暨靜剛性量測系統

簡介

在航太、醫療設備和汽車精密製造和加工應用中,確保確保主軸的旋轉和運動是達成主軸高精度是關鍵因素,並從而確保最終產品的品質。為此,PMC針對確保主軸運轉精度發展「多功能主軸跑合系統暨靜剛性量測系統」,讓主軸運轉時能達到最佳性能,以進行高精密度和高效率的加工應用。



一、主軸跑合多功能檢測模組:

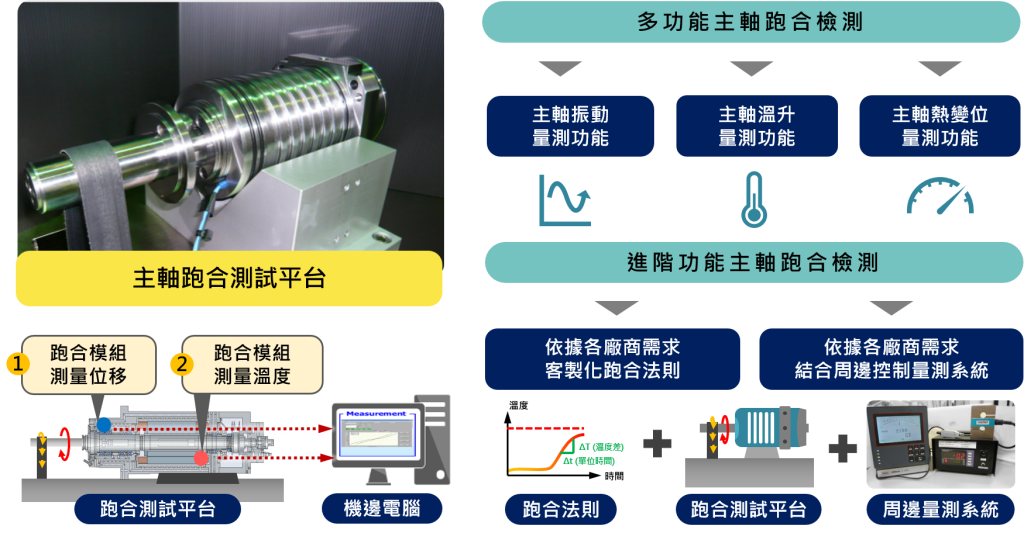

目前市面大多數主軸跑合檢測系統僅能將主軸振動訊號與溫升訊號分別進行量測,因此需要耗費大量人力與時間來量測,導致主軸出貨時間拖延。PMC多年來針對主軸量測提供客戶多項的檢測服務,並以此為經驗將多種主軸跑合量測項目整合至「多功能主軸跑合檢測系統」,來協助客戶進行高效率且準確的主軸性能量測。




核心功能
1. 適用於任何主軸組裝完成之後,進行跑合檢測
2. 整合主軸振動、熱變位、溫升數據無需個別量測,節省大量人力時間。
3. 投入振動自動量測記錄技術,自動擷取資料並記錄,提高生產效率
4. 在油氣/霧狀態下的主軸容易發生急速溫升,主軸容許溫度承受值無法堪用,導致主軸瞬間損毀,溫度梯度跑合法是最佳選擇。
5. 各種進階跑合方式法則,包含溫度梯度、FAG跑合法、可調式高加減速法則、專用套裝軟體。
6. 主軸靜剛性量測模組,自動化量測記錄無需抄寫、資料庫好管理、專用套裝軟體。



二、主軸跑合系統進階功能:

多功能主軸跑合法則
1. FAG跑合法:

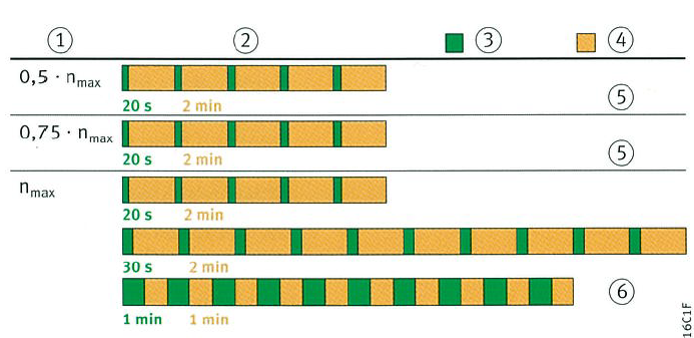

採用依據德國FAG軸承公司制訂的跑合方法進行量測。



2. 可調式高加減速法則跑合法則:

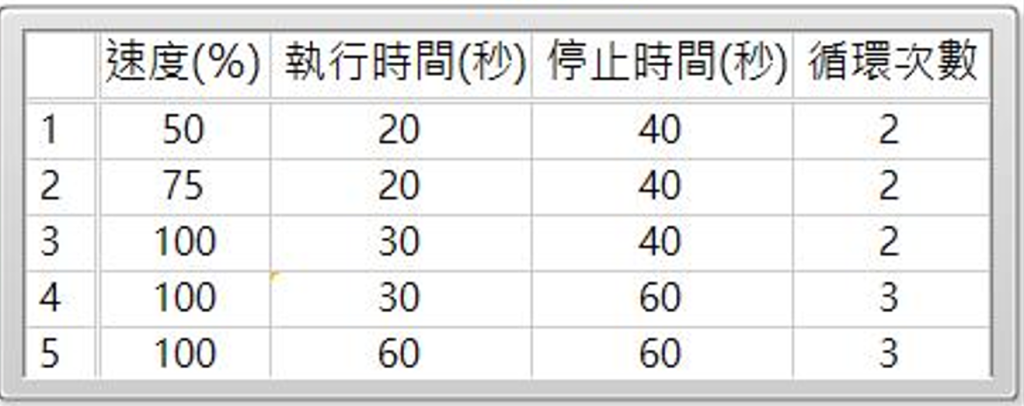

透過調整主軸的加減速度,以及運轉、停止時間來進行跑合量測之方法。



3. 溫度梯度跑合法則:

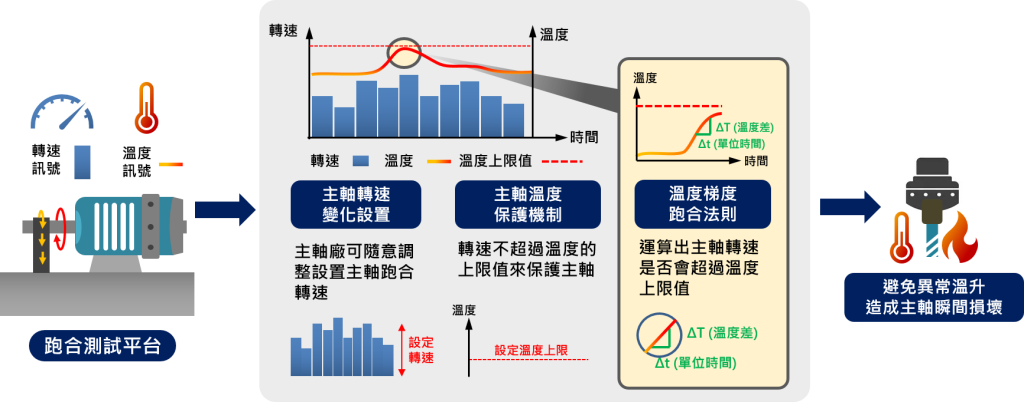

由於主軸在油氣/霧狀態下的主軸容易發生急速溫升,主軸容許溫度承受值無法堪用,導致主軸瞬間損毀。而溫度梯度跑合法則可判斷轉速是否超過設定的溫度上限值,避免主軸因在急劇變轉速的情況下造成主軸軸承突然過熱損毀。


靜剛性量測系統

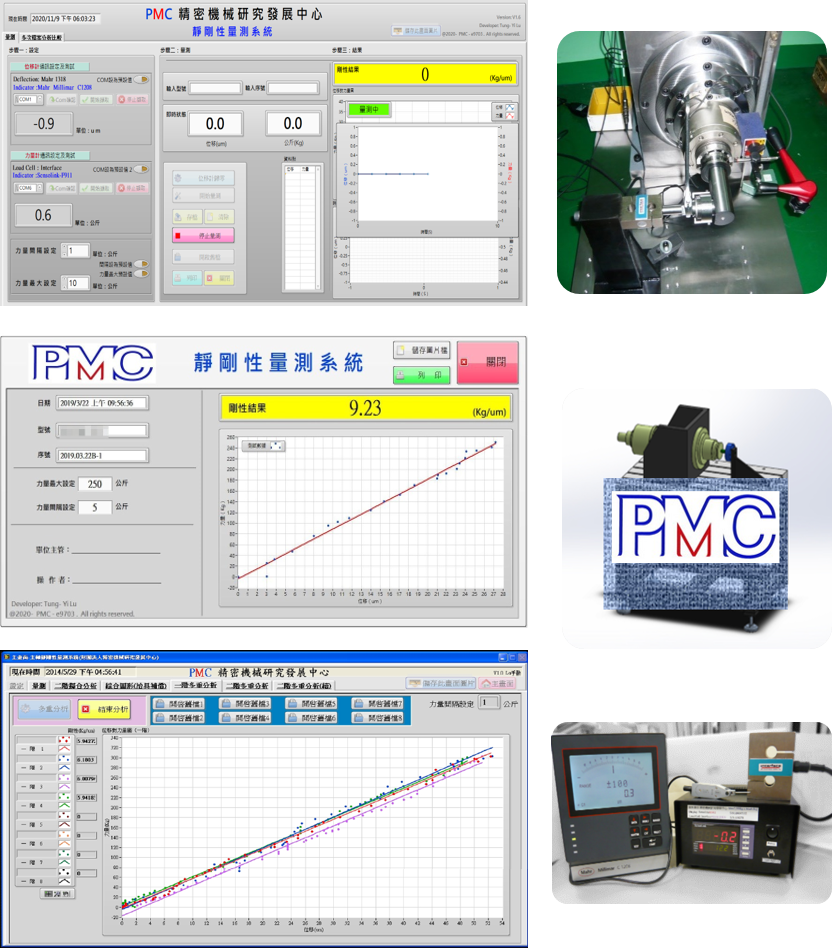

一般主軸開發主要依據軸承公司推薦的軸承剛性值,來分析主軸靜剛性特性,但忽略實際軸承裝配所造成的靜剛性結果,導致設計與分析出的主軸剛性與實際的不同,因此PMC的主軸跑合系統與主軸靜剛性量測實驗整合開發「主靜軸剛性量測系統」,可量測出主軸在運轉狀態的靜剛性數值,獲得出主軸抵抗(靜態)外力的變形能力,以協助主軸廠開發更高效能之主軸。
