你不可不知的三款必備工具機周邊自動化系統【工具機自動化整合開發服務】 2023.02.15

  高效、自動化智慧管理

  你不可不知的工具機升級智慧製造的周邊自動化系統與周邊
【工具機自動化整合開發服務】

  隨著各大企業紛紛投入自動化產線的佈建，工具機製造設備要如何針對不同生產資源與規模的廠房進行整合將是投入自動化產線的首要課題，為此，PMC匯集多年對於工具機產品開發的經驗，從物料的存放與上下料，到產線刀具的存儲，發展一系列針對工具機導入智慧製造工廠的自動化整合解決方案。

  一、棧板式自動倉儲系統




工廠為了使生產線進行不間斷生產，會在廠內設置物料暫存區來長時間連續供應物料，但傳統工廠的物料暫存區物料空間有限，容易造成物料存放凌亂，進而導致生產人員需要耗費許多時間管理與尋找物料。因此，PMC針對當今產業工廠空間物料存儲需求進行解析，發展高儲存密度、高資訊化的「棧板式自動倉儲系統」。





    系統特色

      1. 自動化執行儲位取放指令，快速精準控制倉儲設備搬運貨品。
2. 電腦即時記錄出入庫作業，精準掌控貨品狀態進行庫存管理及數據處理。
3. 立體化倉儲架構，提高空間使用率。


 		   特點一：物流高密度儲存
 • 有效利用垂直空間
 • 採用高效率設備
 • 根據客戶物流需求提供解決方案




 特點二：自動化作業
 • 簡化人員作業流程
 • 自動化作業提高物流準確率
 • 連續式作業，提升效能





 		 特點三：高經濟效益
 • 結合ERP，節省作業與部門溝通時間
 • 電腦物料管理，減少管理作業時間
 • 降低物流成本

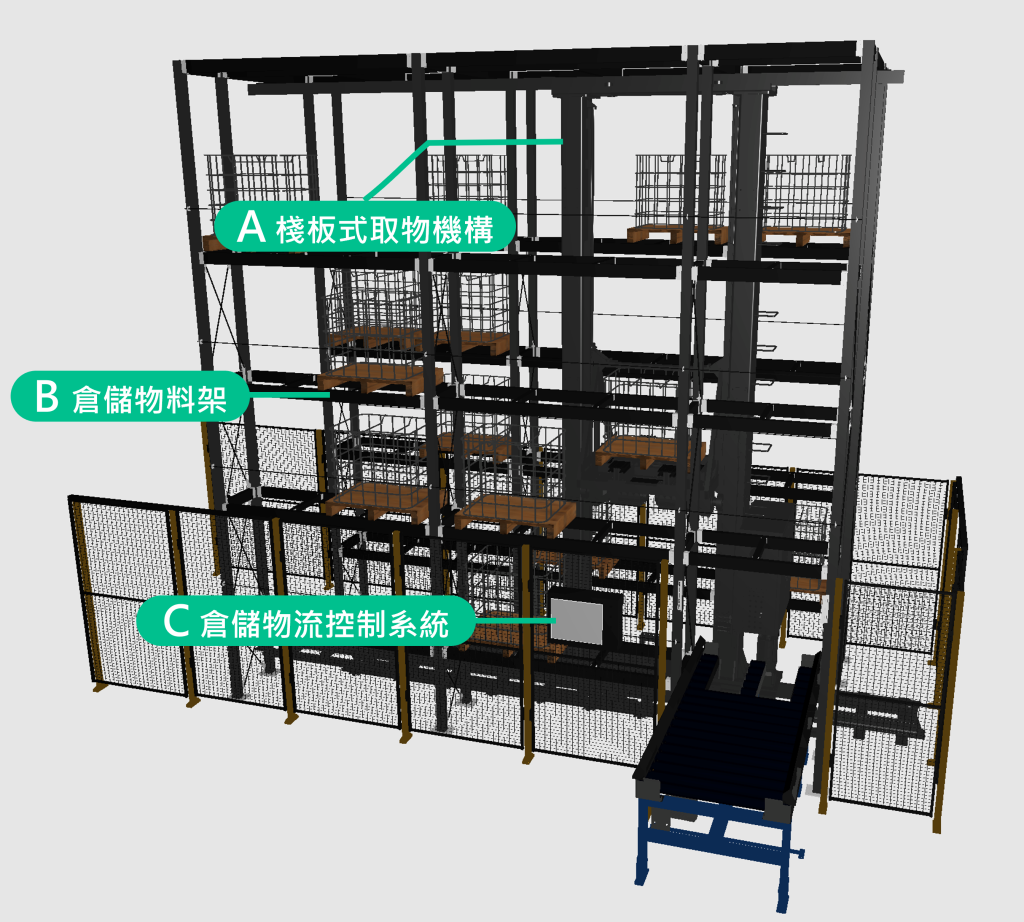

      系統架構

      棧板式自動倉儲系統之架構共分為「棧板式取物機構」、「倉儲物料架」及「倉儲物流控制系統」３大部分。



A.棧板式取物機構
• PLC接收控制指令自動存取物料。
• 配合實際物料設計取物方式。

B.倉儲物料架
• 配合實際空間及物料大小規劃。

C.倉儲物流控制系統
• 透過電腦操作介面管理物料進出指令。
• 螢幕畫面可檢視各儲位狀態及歷程。
• 透過與ERP串接可讀取物料資訊與回傳物料狀況。

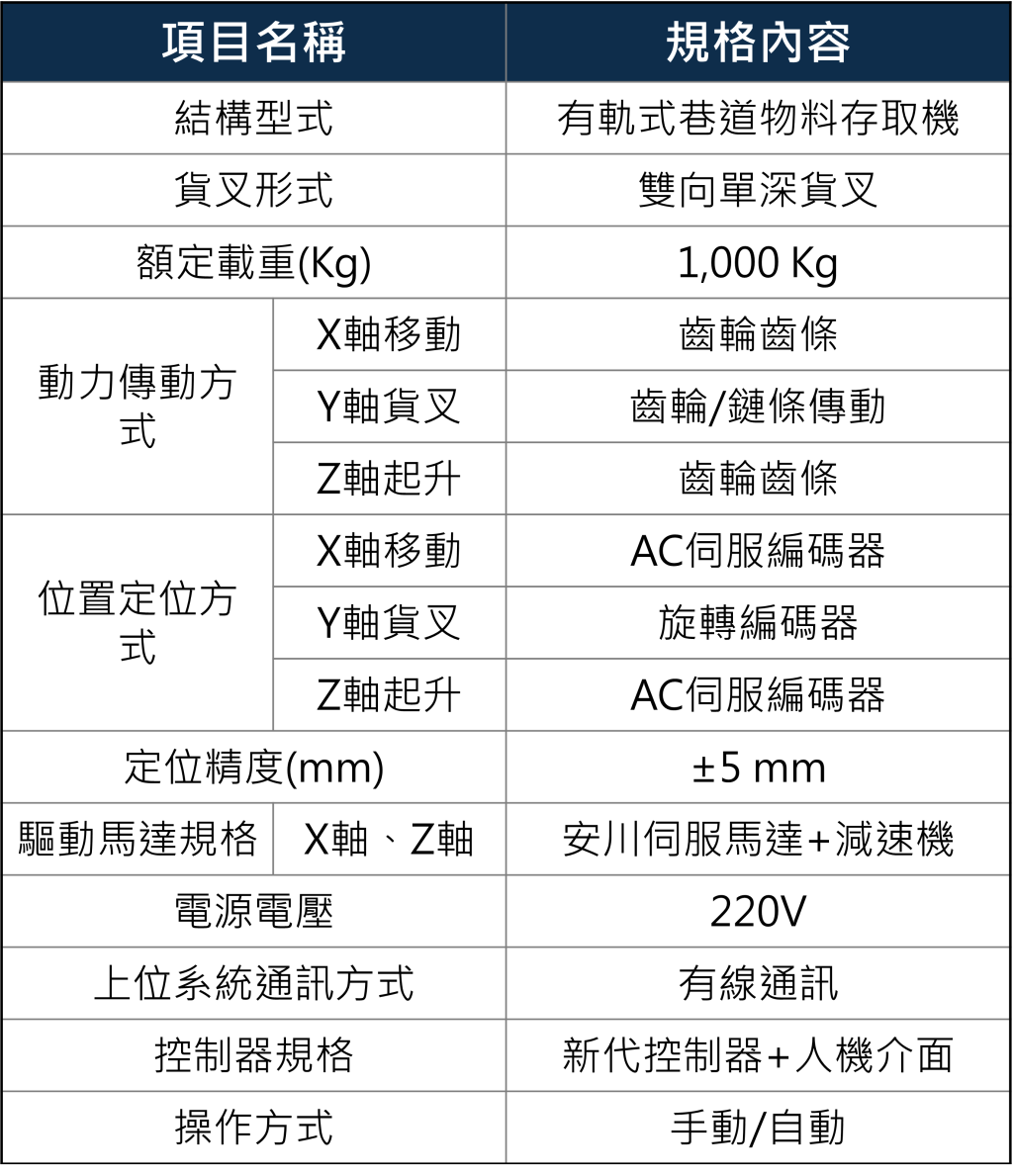

      系統規格

1. 自動化執行儲位取放指令，快速精準控制倉儲設備搬運貨品。
2. 電腦即時記錄出入庫作業，精準掌控貨品狀態進行庫存管理及數據處理。
3. 立體化倉儲架構，提高空間使用率。

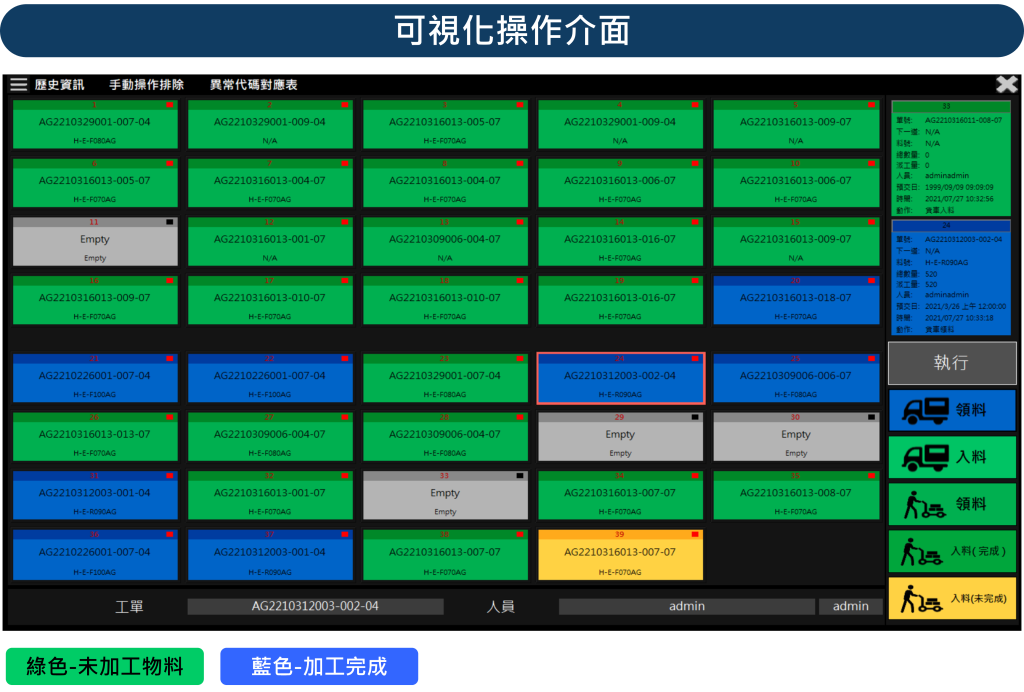

      控制系統

倉儲物流控制系統可記錄生產線的物料資料，並且可與公司內部ERP系統的物流資料進行整合。

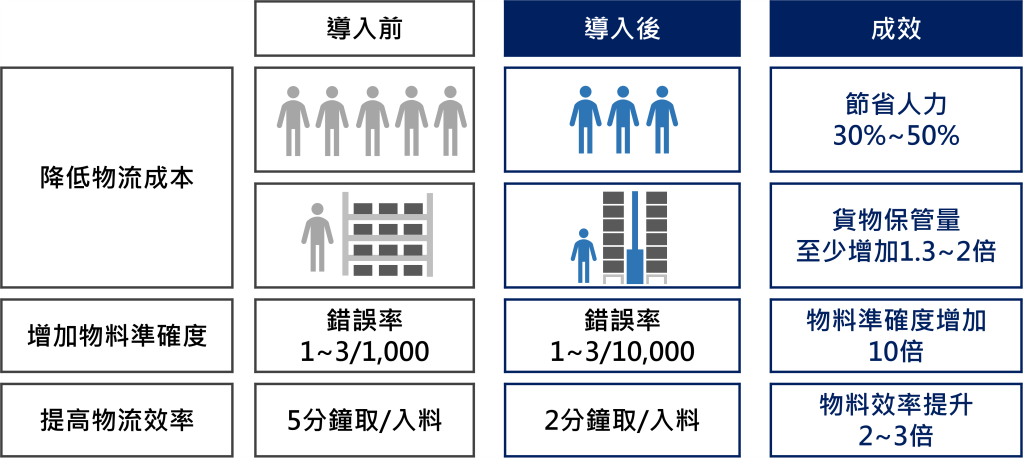

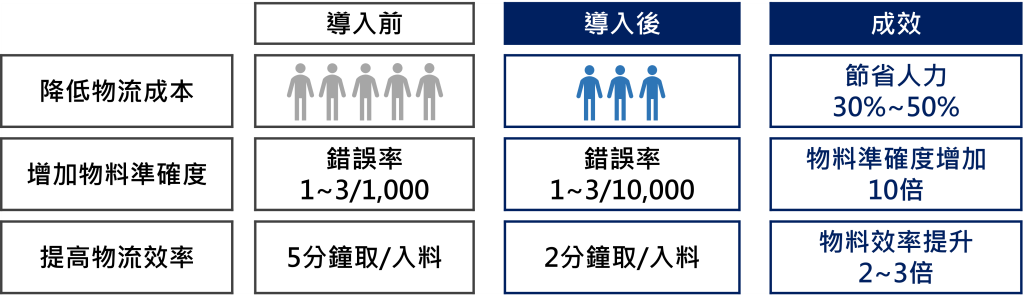

      應用效益







  二、機邊環型倉儲系統

  為了使生產單元達到高效率上下料，會在工具機旁設置機械手臂來快速進行上下料，但越大型的工具機設備所需搭配的大型機械手臂取料設備也越大，手臂上下料活動空間也越大。因此，PMC針對中大型工具機設備的空間配置，發展高儲存密度、高資訊化的「機邊環型倉儲系統」。

      系統特色

      1. 具機旁整合立體化倉儲架構，提高空間使用率。
2. 自動化執行出入倉指令，快速精準控制倉儲設備搬運貨品。
3. 電腦即時記錄動作作業，精準掌控工件狀態進行庫存管理及數據處理。
4. 排程控制物料上下料執行加工，自動化進行物料生產。

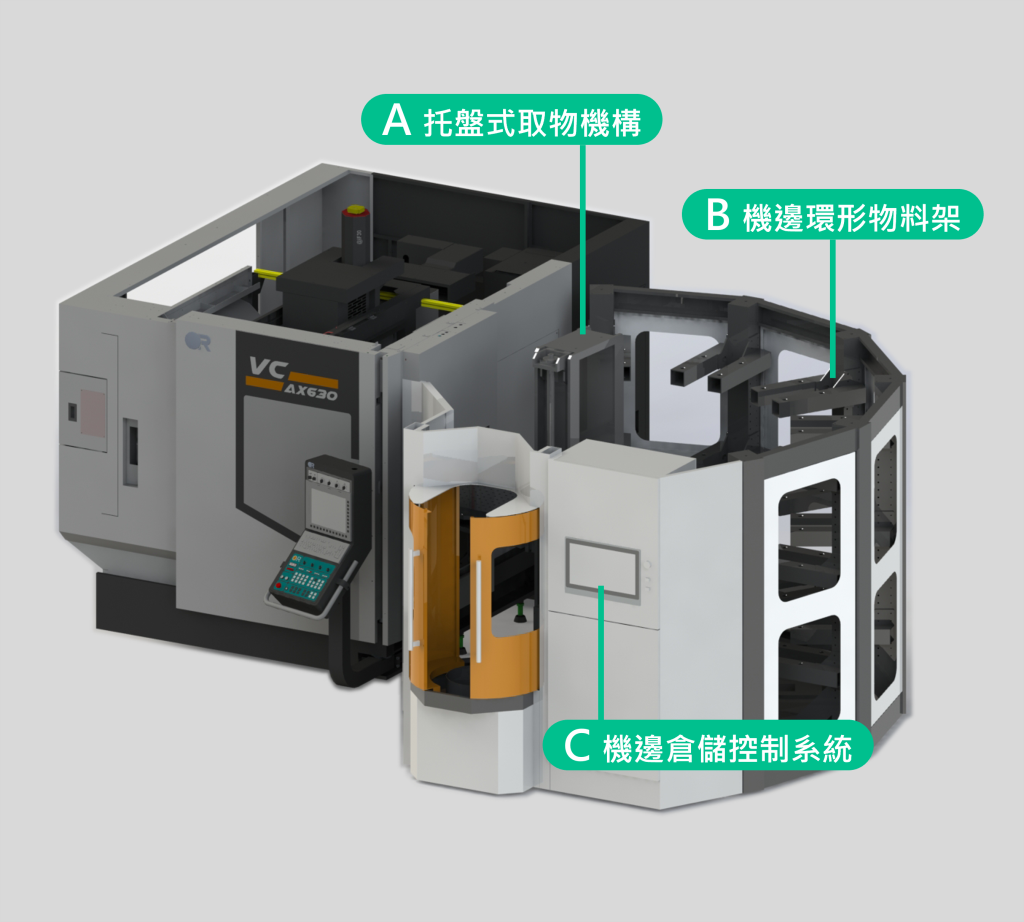

      系統架構

機邊環型倉儲系統之架構共分為「托盤式取物機構」、「機邊環形物料架」及「機邊倉儲控制系統」３大部分。



A. 托盤式取物機構
•PLC接收控制指令自動存取物料。
•配合實際物料設計取物方式。

B. 機邊環形物料架
•配合實際空間及物料大小規劃。

C. 機邊倉儲控制系統
•透過電腦操作介面管理物料進出指令。
•螢幕畫面可檢視各儲位狀態及歷程。
•派工功能可安排後續自動化生產工作。
•透過與上位電腦串接可讀取物料資訊與回傳物料狀況。

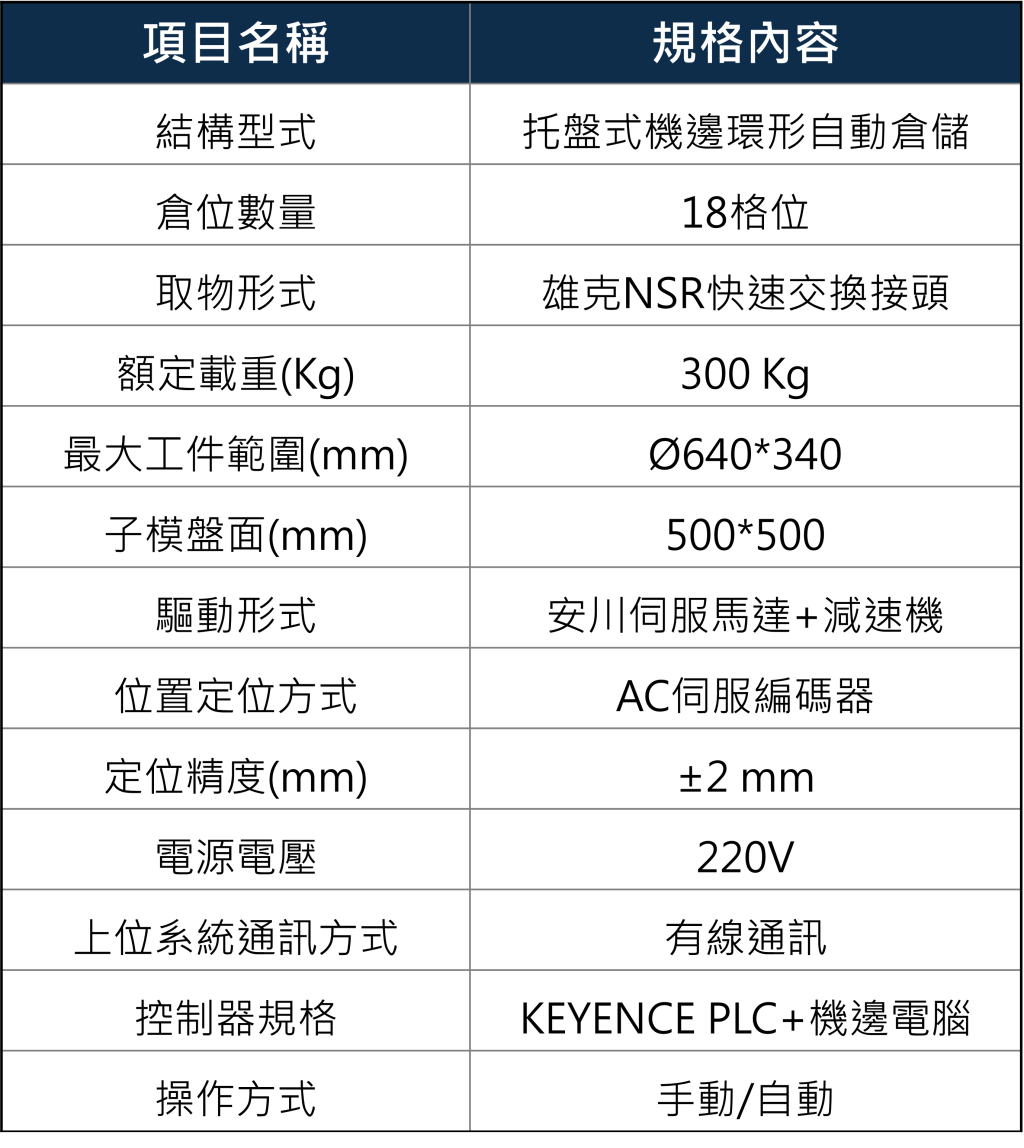

      系統規格



      應用效益

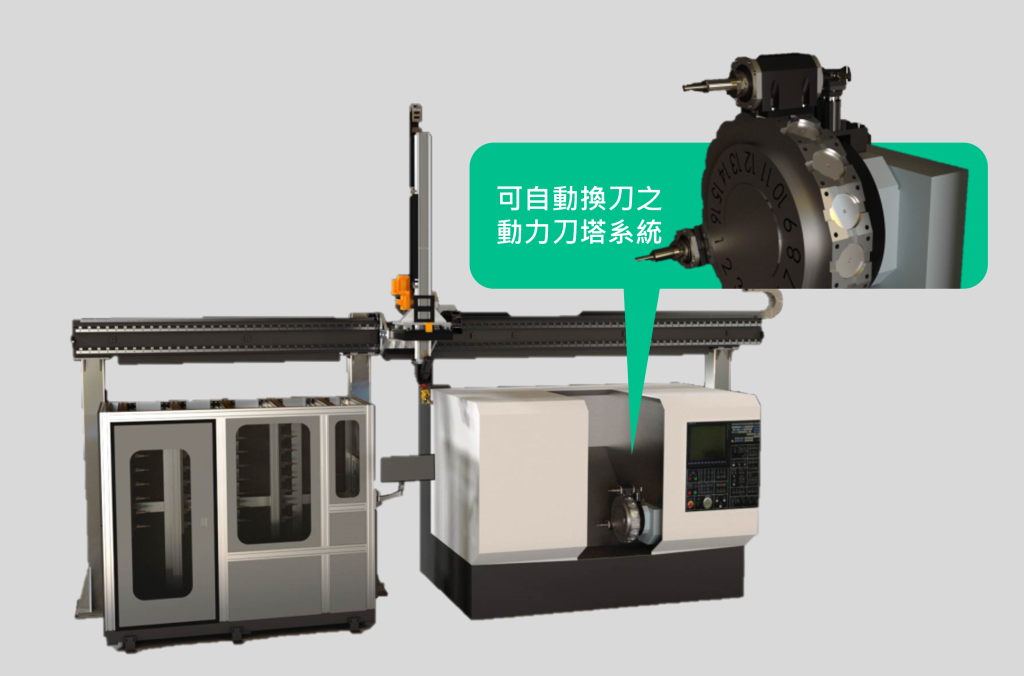

  三、可自動換刀動力刀塔模組

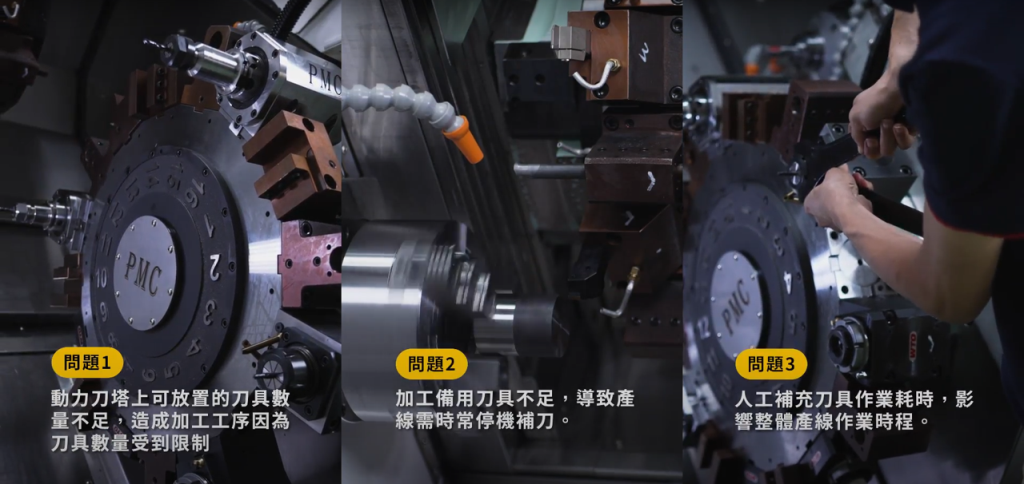

目前國內一般車銑複合加工機均有搭配伺服動力刀塔，但市售動力刀塔並不具備自動鬆拉刀把的功能，所有刀具的上下替換目前皆仰賴人工實施而影響生產效能。因此，PMC開發一套可針對車銑複合加工機之動力刀塔進行快速自動換刀的刀座模組。




      模組特色

PMC針對提升車銑複合加工機的換刀作業時間，開發可自動換刀動力刀塔模組，且可與刀具倉儲系統之刀具進行高度整合搭配，讓加工用的刀具不受限於刀塔端的刀具，並可減少人員換刀時間。

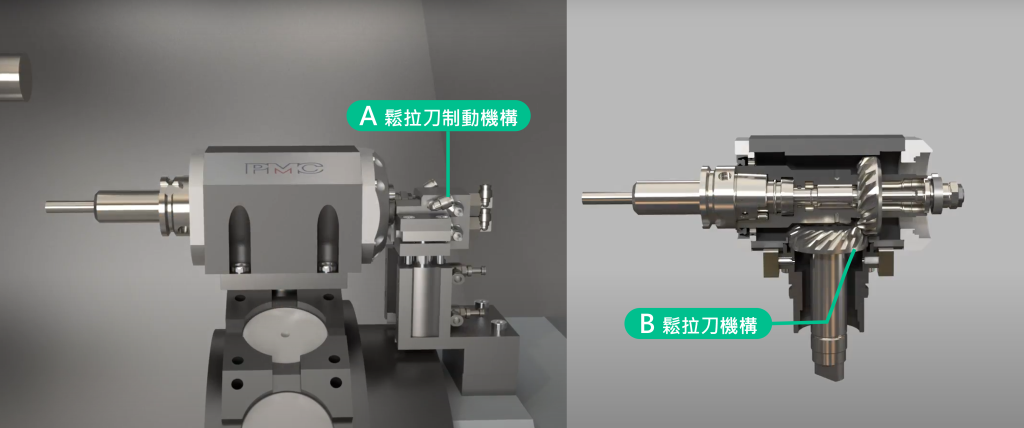

      設計架構

      可自動換刀動力刀塔模組主要透過「鬆拉刀制動機構」來快速啟動鬆刀與拉刀動作，刀座內則配合一般動力刀塔驅動模式設計「鬆拉刀機構」。



A. 鬆拉刀制動機構

•與動力刀塔之自動換刀機構高度整合，開發鬆拉刀制動機構，並使用切削動力主軸控制鬆拉刀動作。

B.  鬆拉刀機構
•針對刀座設計開發之螺桿及彈簧鬆拉刀機構，無需油壓裝置，可大幅縮小刀座體積。

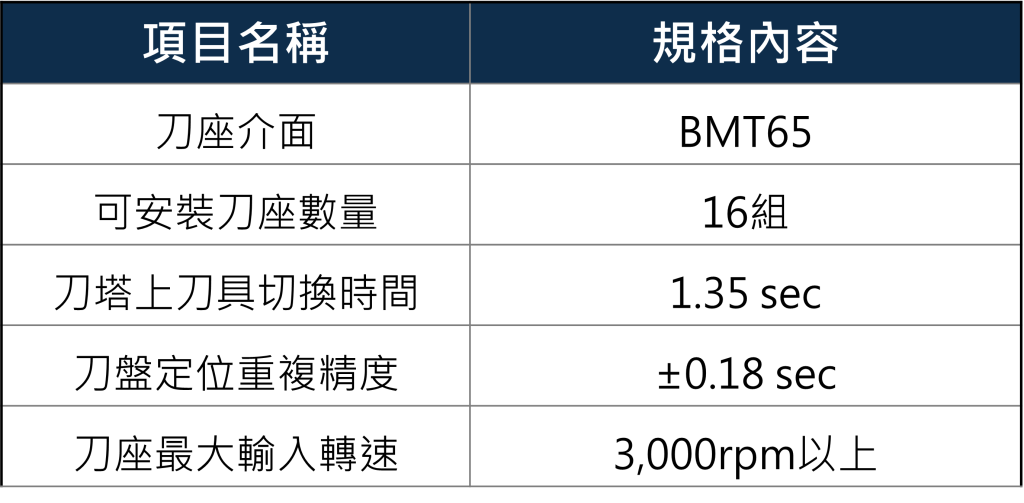

      模組規格

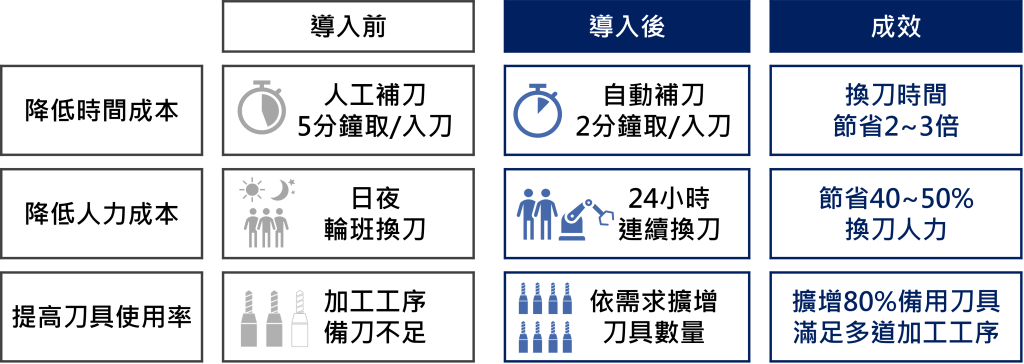

      應用效益

具備自動鬆、拉刀把的的自動換刀功能，如此再搭配外部刀倉與自動換刀機構的連結作動，達成無需仰賴人工作業的車銑複合機台自動刀具交換功能，實現車銑複合加工機的自動24小時連續生產加工目標。







      聯絡窗口

工具機產業發展處
智慧機械設計部

林成興經理
Tel：(04) 23599009 # 840
Mail：e10801@mail.pmc.org.tw
劉宗志副理
Tel：(04) 23599009 # 823
Mail：e9633@mail.pmc.org.tw
